3.3 Disposizione e denominazione dei piani dell’edificio

Gestione corretta dei livelli dell’edificio

Creiamo uniformità e coerenza nei piani dell’edificio dei modelli di riferimento, in modo che i modelli di riferimento e i loro estratti IFC possano essere usati in modo inequivocabile in un progetto. Assicurarsi che i nomi e i livelli dei piani dell’edificio siano gli stessi nei diversi modelli di riferimento. Il principio della denominazione coerente è che i modelli di riferimento possono essere ordinati numericamente, integrati da una descrizione testuale.

Cos’è un piano?

Un piano è un livello di un edificio accessibile. La parte superiore del piano finito è il confine del BuildingStorey, il che significa che il BuildingStorey è anche il confine dello spazio. Nei file IFC, ci può quindi essere solo un BuildingStorey per piano. I piani ausiliari (pensa: piano strutturale in alto) possono esistere solo nei file nativi.

Coordinarsi sul Piano in relazione ai BuildingStoreys, in modo che ogni parte usi la stessa altezza in relazione al Livello=0.
Le fondazioni non sono considerate un BuildingStorey separato. Gli elementi di fondazione appartengono al piano su cui poggia la fondazione (in generale, il piano interrato -1 o il piano terra 00).
Le travi portanti appartengono allo stesso BuildingStorey del piano che sostengono.
Più parti di edificio possono avere BuildingStoreys separati. La parte di edificio può quindi essere inclusa nella convenzione di denominazione.
I piani mezzanini (piani rialzati) che devono essere nominati come BuildingStorey ottengono un’aggiunta: -a, -b, -c, ecc.
L’ultimo piano di un edificio può essere chiamato come: ‘tetto’ o ‘piano’. Per gli edifici con più tetti, è più coerente non usare il termine ‘tetto’.
Gli elementi che attraversano i piani appartengono al piano su cui sono collocati. Il fattore determinante è spesso come sarà realizzato fisicamente.

La denominazione dei BuildingStoreys è legata al progetto. Per esempio, il nome di un piano dell’edificio è composto come segue:

<codice><poss. Lettera di mezzanino>spazio<descrizione>

Per esempio:

01 piano primo
01a piano rialzato
02 piano secondo
03 piano terzo

Oppure per esigenze di natura più complessa fra più attori:

Per esempio:

L01-G01-f_Piano Primo
L02-G03-e_Piano Secondo
L00-G02-i_Piano Terra

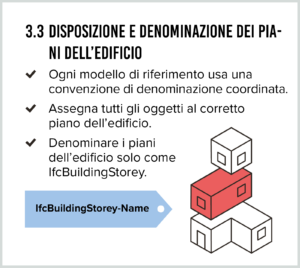

Figura 3.3: Disposizione dei BuildingStorey

Gli oggetti in rosso sono relativi allo 01 piano primo

Gli oggetti in blu sono relativi allo 02 piano secondo
